1.1. 气动旋流塔

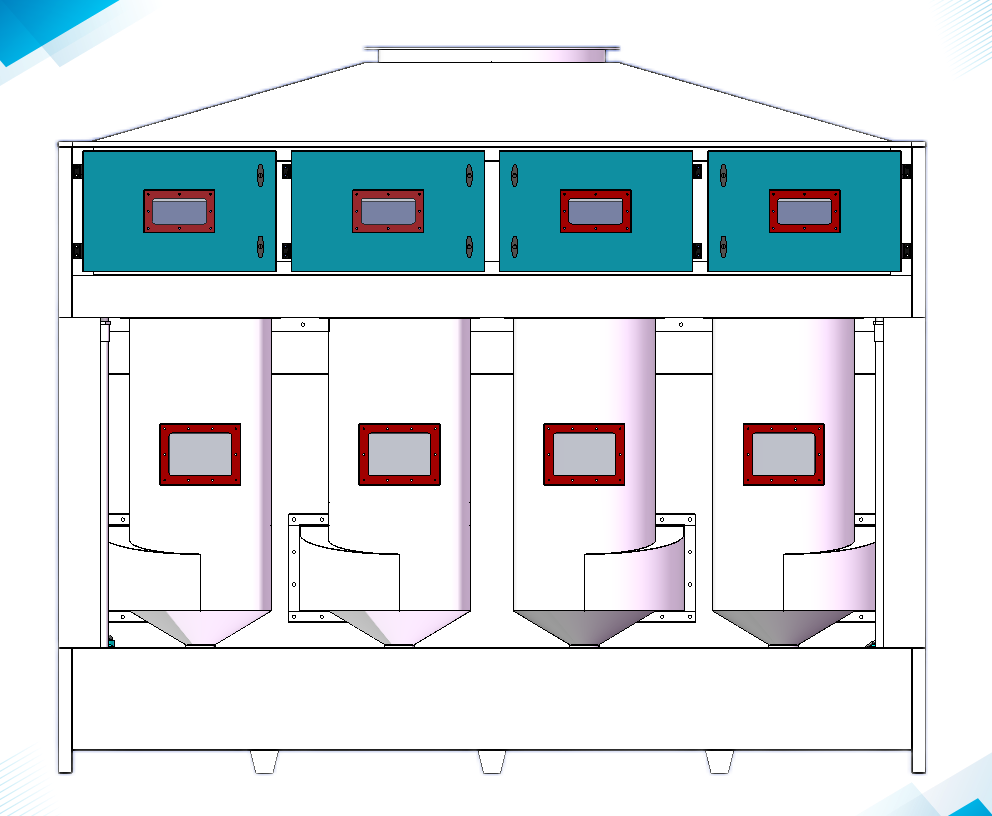

(1) 气动旋流塔装置的结构

应用范围：湿式打磨抛光除尘、喷漆废气预处理、锅炉脱硫等。

气动旋流塔是在普通喷漆水帘柜的基础上嵌入“气动混流废气净化系统”，该系统是根据技动力技术原理设计而成，主要针对粘性类粉尘、油性粉尘工业废气预处理、纤维类粉尘等干式除尘设备无法处理的工况而开发的一款全新温式高效环保废气净化设备。采用先进的漆雾分离技术、匠心的净化方式，多级连续的净化过程决定着净化效率，净化率高达90%-95%。

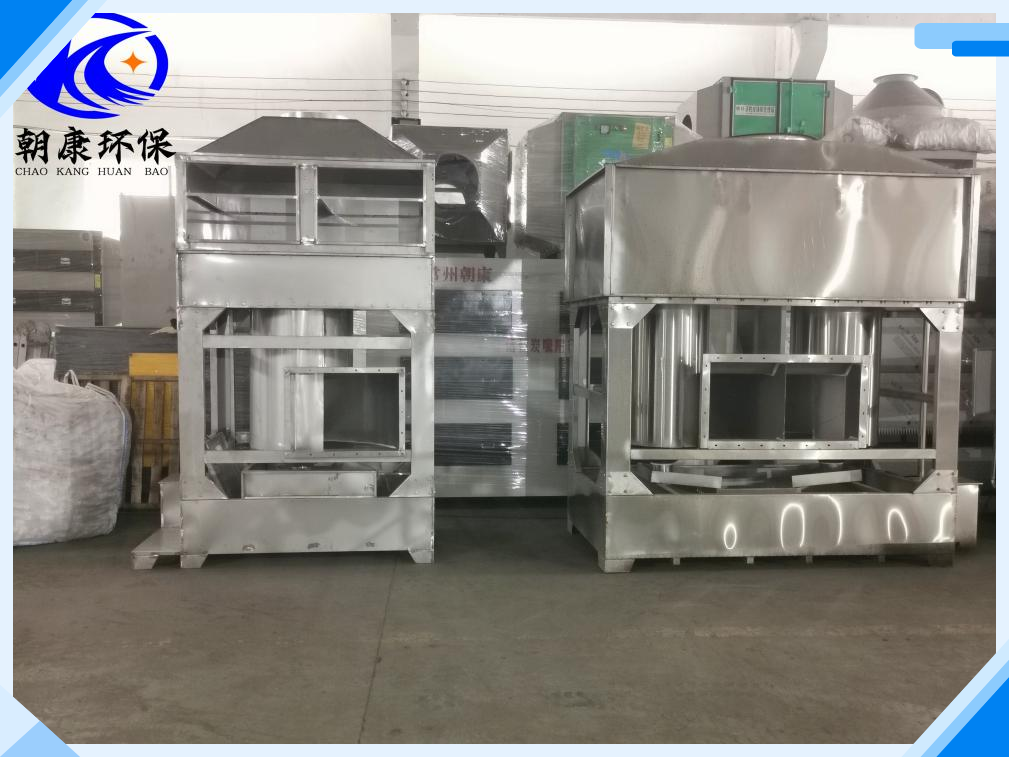

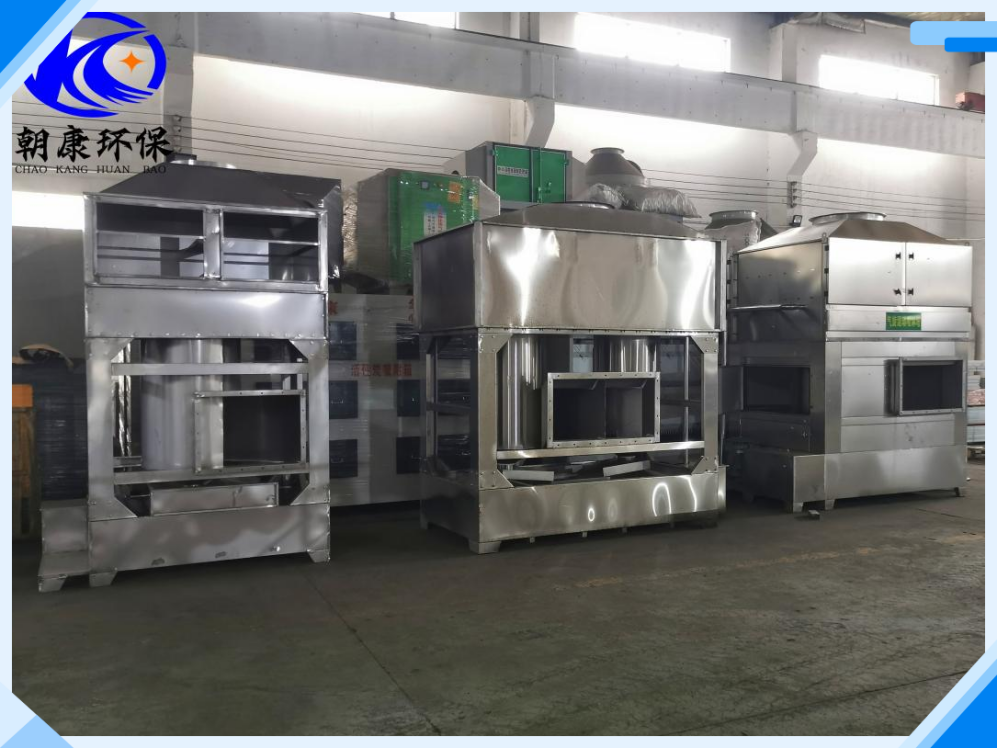

气动旋流塔装置主要由主旋流部分、填料除雾部分、喷淋部分、水循环部分等组成。根据废气种类气旋塔设备主体材质可选用：不锈钢，炭钢等。

(2) 气动旋流塔工作原理：

工作原理：设备作业时，漆雾在负压风机牵引力的作用下进入高速旋流导轨装置，漆雾，旋风与水在高速旋转的进行气液乳化反应。气动混旋装置的高速运转，似的漆雾与旋转液体充分混合，在离心力作用下达到漆、气旋桶内采用水泵循环给水由安装在隔水层底部水不堵塞的螺旋喷嘴喷出来，漆液分离出来的粉尘颗粒物下沉到水箱底部，分离后的气体进入填充料隔水层，然后进入后段的废气处理设备。

在离心力作用下，含尘气体呈横向向心运动，含尘气体停留时间更长，洗涤效果更好，彻底改善了喷淋塔在某些特定工况下存在的除尘不彻底、旋流板容易堵塞等技术缺陷。产品采用专利技术，避免水泵及喷头的堵塞，大大提高生产效率，其中水池的水可循环使用，避免产生二次污染造成的困扰，更节约了水资源，降低环保排放处理的费用。

(3) 气动旋流塔的应用范围

气旋混动喷淋塔适用于各工业领域的废气粉尘净化处理（特别适合如：喷漆废气漆雾处理，打磨抛光粉尘处理等）。

本设备采用填料水雾旋转对废气进行净化，适合连续和间歇排放废气的治理，工艺简单，管理、操作及维修相当方便简洁，不会对车间的生产造成任何影响，适合范围非常广泛，可同时净化多种污染物、压降较低、操作弹性大、且具有很好的除雾性能。箱体采用不锈钢或更高标准的材料制作，持久耐用，填料采用高效、低阻的鲍尔环，可彻底去除气体中的异味、有害物质等。
